こんばんは,ぱちタロウです.

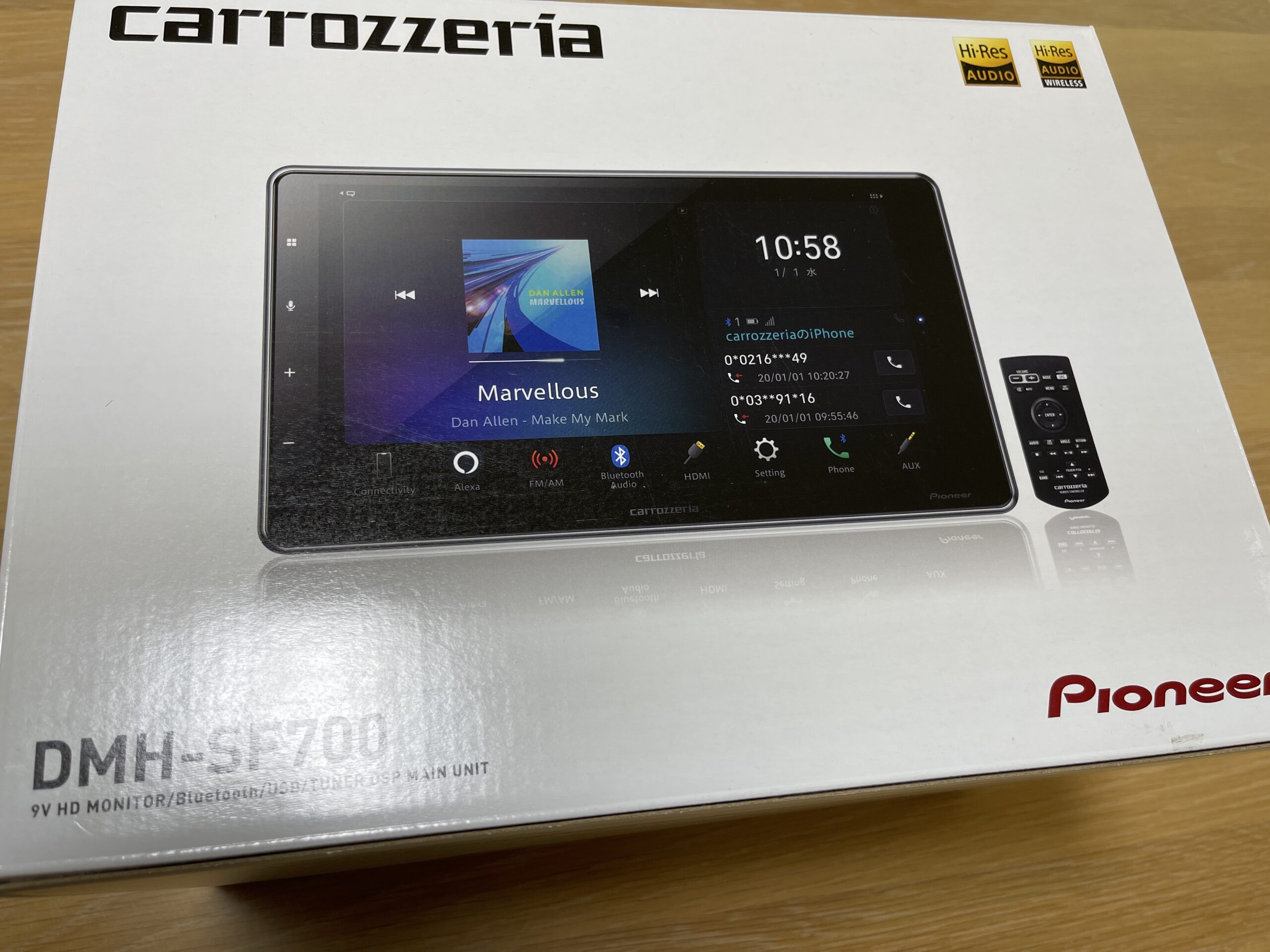

本日は,N-BOX カスタム用に購入しましたパイオニア製ディスプレイオーディオ DMH-SF700の取り付けについて記載します.
- ※2022年2月現在,ぱちタロウはN-BOX カスタムを
納車予定であり,取り付けに関しては進行中でございます2022年4月に納車,無事取り付けが完了しました - ※そのため紹介している部品や取り付け方法に誤りがある恐れがございます
- ※従いまして,くれぐれも取り付けは自己責任でお願いします
↓DMH-SF700はこちら↓
公式HP:https://jpn.pioneer/ja/carrozzeria/car_av/av_mainunit/dmh-sf700/
ちなみにぱちタロウですが,1月末の楽天お買い物マラソンにおきまして,¥107,610-で購入しました.(ご参考までに…)
準備物
取り付けに必須なもの
まずは,実際にクルマに取り付けるにあたっての準備物を記載します.
○必須なもの
- N-BOX カスタム / JF3
- パイオニア DMH-SF700
- パイオニア ホンダ用本体取付キット(N-BOX) / KJ-H67DE
- パイオニア ステアリングリモコンケーブルホンダ車用 / KJ-H102SC
- パイオニア 純正バックカメラ接続アダプター / KK-H301BA
N-BOX カスタムには,ナビ装着用のコネクタ類がパネルの裏側にカプラーがついた状態できてますので,DMH-SF700に加えてKJ-H67DEがあればすぐに付きます.
↓KJ-H67DEはこちら↓
また,N-BOX カスタムのステアリングには,ナビ操作用のスイッチ類があり,それらを生かしたいのであればKJ-H102SCも必要となります.
↓KJ-H102SCはこちら↓
さらに,N-BOX カスタムには,すでにバックカメラ自体は装着されており,ナビに接続すればバックモニターとして活用できます.
その接続のためには,KK-H301BAが必要となります.
↓KK-H301BAはこちら↓
ちなみに僕は車両を除くこれらのアイテムを約13万円で購入しました.
従いまして,車両購入価格に加えてDMH-SF700を取り付ける場合には約13万円かかるとお考えください.
(半導体不足も含めた市場の不安定さからDMH-SF700は価格が大きく変動しているようですので,あくまで参考とお考えください)
できるだけ準備をしておきたいもの
それらに加えて,必須とまではいきませんが,DMH-SF700の機能を最大限に活かすなら,次のものも準備しておいた方が無難です.
○できるだけ準備しておきたいもの
- ギボシ端子 / 電源コード
- 圧着工具
- 内張はがし
- 槌屋ヤック DIN BOX / VP-D1
- 脱脂剤
- パイオニア HDMIケーブル CD-HM230(スマホとミラーリングを検討される方のみ)
基本的に上述のナビ取り付けキットを使用すれば,最低限の接続はカプラーポン付けで済みます.
ただ,すべてがそうかというと,そう言う訳ではありません←
例えば,DMH-SF700の端子において,バック信号入力や車速信号,パーキングブレーキの配線はコネクタやギボシ端子での処理がされておりません.(一部,エレクトロンタップが付属)
無論,バックカメラやナビの精度を無視するのであれば,これらの接続は必要ありません.
(パーキングブレークの配線は…接続しないとずっと走行中と認識されてしまい,DMH-SF700の操作ができなくなるはずです笑 / ※未検証ですが…)
ただ,DMH-SF700の機能を最大限活用するのであれば,これらの接続はやっておいた方がいいでしょう.
そのため,念のためにギボシ端子や圧着工具を準備しておく方が無難です.
↓ギボシ端子と圧着工具はこちら↓
それに加えて,ナビ装着には車両の内張を剥がす必要があります.
ただ,これってめちゃくちゃ固いだけではなく,クルマに傷をつけてしまう恐れもあります.
そのため内張はがしを含めた専用の工具を準備することをオススメします.
↓内張はがしはこちら↓
あと,実はこのDMH-SF700は1DINタイプになります.
N-BOX カスタムは2DINサイズですので,1DIN分余ってしまいます.
そのため目隠しも兼ねて,1DINサイズのポケットを購入されてもよろしいかと思います.
↓1DINサイズの小物入れはこちら↓
GPSアンテナやマイクを両面テープで固定するのであれば,剥がれ防止のために脱脂をすることを強くオススメします.
↓脱脂剤はこちら↓
DMH-SF700とお手持ちのスマートフォンをミラーリングするのであれば,HDMIケーブルの準備も必要です.
DMH-SF700に記載されているHDMIケーブルはほとんど欠品状態でしたが,代わりにCD-HM2○0なら代用可能です.
※○の部分は長さに合わせて,2〜5の数字が入るようです.
配線次第ですが,長さは種類があるようですので,必要な長さをお探しください.
(本当は2mが欲しかったけど,売り切れていたので3mを購入しました)
↓HDMIケーブルはこちら↓
まとめ
ご拝読ありがとうございました.
とりあえず今回はN-BOX カスタムにDMH-SF700を取り付けるための準備物をご紹介しました.
配線関係については,次回の-準備編その2-に記載したいと思います.
